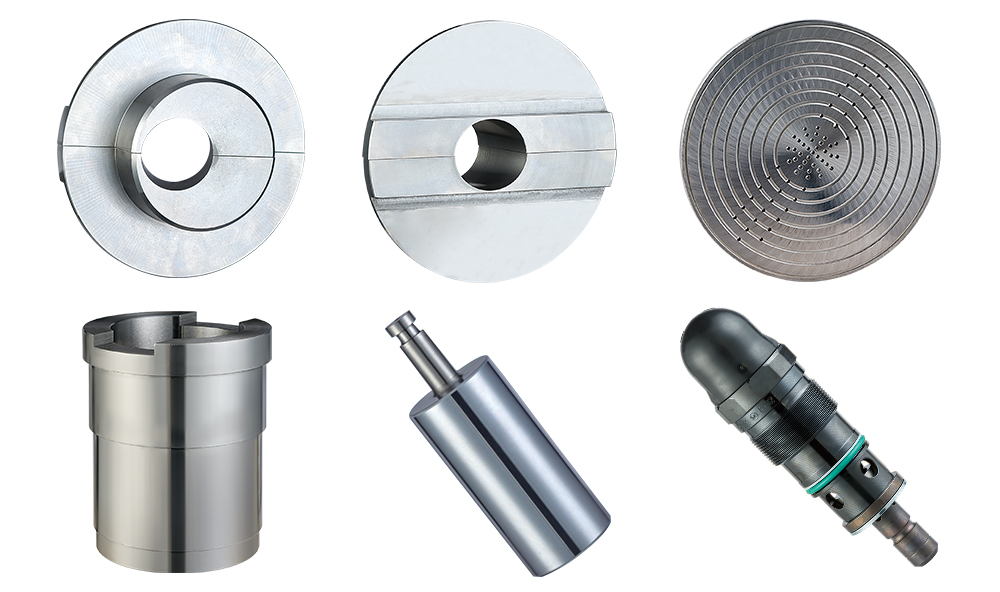

隔膜计量泵一般由机身、曲轴、蜗轮蜗杆减速装置、柱塞、隔膜组(双隔膜)和控制阀(包括进 、出料阀，压力调节阀和补注阀)等主要零、部件组成，由电动机通过联轴器直接驱动，并带有泄 漏报警装置，一旦隔膜破裂系统发出报警。

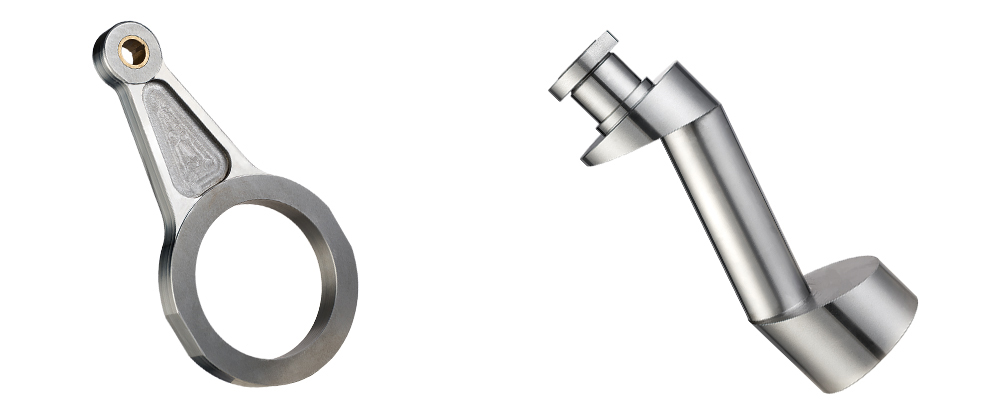

电机经联轴器与蜗杆直联，并带动蜗轮、蜗轮套、N轴(引进为滑块机构)作旋转。N轴装在 偏心块内，与衬套、卜字头相连接,组成曲柄连杆机构，使十字头在机座滑道孔内作往复运动。与 十字头上的接杆连接的柱塞也作往复运动。当柱塞带动双隔膜移向后死点时，隔膜腔形成一个行 程容积真空，在大气压力的作用下，将吸入阀打开，液体被吸入；当柱塞带动双隔膜向前死点移动 时，吸入阀关闭，排出阀打开，液体被挤出排出阀，这样由于隔膜在隔膜腔内前后鼓动，达到吸 入和排出液体的目的。通过调节机构可以改变旋转偏心，从而改变行程和调节隔膜泵的流量。
